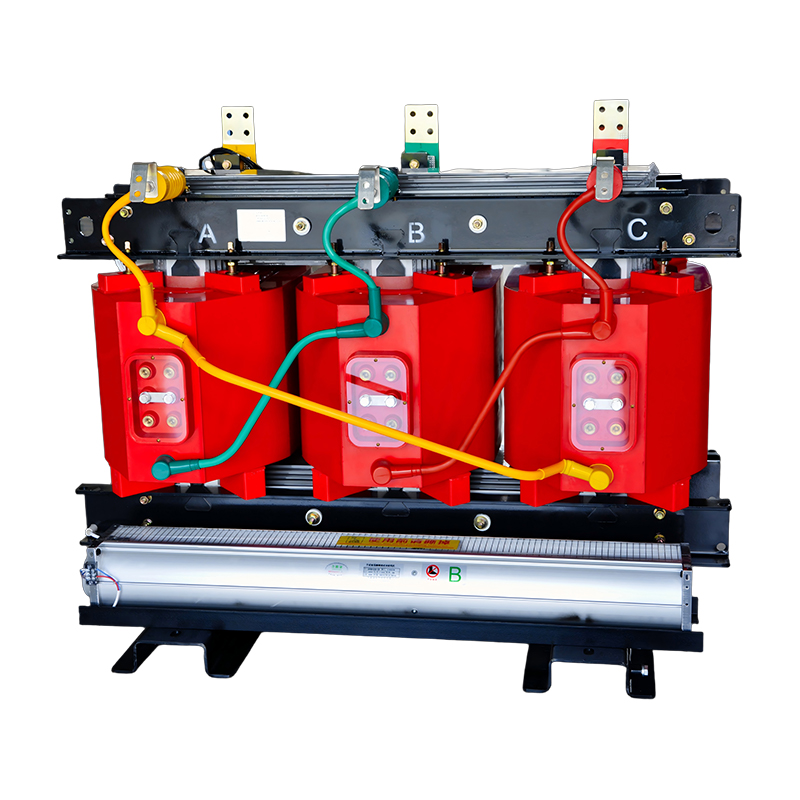

SC(B)系列环氧树脂浇注干式变压器

SC(B)系列环氧树脂浇注干式变压器专为安全、可靠、低维护的室内配电应用而设计，适用于对消防安全、环保性能以及电气稳定性具有较高要求的项目。

该系列变压器采用高低压绕组真空环氧树脂浇注技术，形成高强度固体绝缘结构，具备优异的机械强度以及防潮、防尘、耐污染性能，可确保设备在复杂运行环境下保持稳定可靠运行。

作为一种干式变压器，SC(B)系列无需使用绝缘油，相比油浸式变压器有效避免漏油风险，同时降低维护工作量。该环氧树脂浇注干式变压器广泛应用于室内变电站、商业建筑、工业设施、基础设施项目等对安全性和可靠性要求较高的应用场景。

根据不同项目需求，产品可提供灵活定制服务，包括额定容量、电压等级、绕组材料、绝缘等级、冷却方式、防护等级、温度监测系统以及其他电气参数配置，以满足不同应用环境的技术要求。

联系我们
上一个：SG(B)系列非包封H级干式电力变压器系列 下一个：没有下一个产品
  • 产品详情
  • 常见问题解答
产品类型 SC(B)系列环氧树脂浇注干式变压器
额定容量 10KVA - 6300KVA
电压等级 6KV - 35KV
绕组导体 铜或铝
绝缘等级 F级或H级
局部放电 在约定测试条件下 ≤5pC
冷却方式 AN自然空气冷却；可选AF强迫风冷及风机控制系统
防护等级 IP20或IP23
温度监测 数字温控器、PT100温度传感器、报警/跳闸功能、自动风机控制
能效系列 SCB10 / SCB11 / SCB12 / SCB13 / SCB14 / SCB18
设计标准 IEC、GB标准或客户/项目技术规范

1. SC(B)系列环氧树脂浇注干式变压器与油浸式变压器有什么区别？
SC(B)系列环氧树脂浇注干式变压器采用环氧树脂固体绝缘结构，不含绝缘油。
这种设计有效避免了漏油风险，同时减少了油样检测、油过滤以及换油维护等工作。
油浸式变压器在部分户外应用、电网系统或大容量场景中，根据具体项目需求仍可能具有适用性。

2. SC(B)系列环氧树脂浇注干式变压器适用于哪些场景？
该产品主要应用于室内商业、工业以及基础设施配电系统。
对于高湿度、高粉尘、高污染、高温、高海拔、盐雾环境或户外安装场景，需要在选型阶段确认相应的防护等级、冷却方式以及环境适应性要求。

3. 局部放电≤5pC代表什么？
局部放电是指绝缘材料内部或绝缘结构周围产生的局部电气放电现象。
在约定测试条件下，较低的局部放电值是评估绝缘质量、制造工艺水平以及产品长期可靠性的重要指标。

4. AF强迫风冷是否可以长期提高变压器容量？
AF强迫风冷能够增强散热能力，提高变压器的热容量。
但实际允许负载水平和持续运行时间，需要根据变压器设计参数、环境条件以及温度限制综合确定。

5. 环氧树脂浇注干式变压器需要哪些维护？
日常维护主要包括：
清洁通风通道及绕组表面
检查电气连接和接地情况
检查冷却风机及温度传感器
查看运行温度记录
根据现场要求进行电气性能检测
该产品无需进行绝缘油取样或更换维护。

6. 高温和高海拔项目如何处理？
高海拔及高温环境是变压器设计过程中需要重点考虑的因素。
根据实际安装条件，工程评估可能需要针对以下方面进行调整：
绝缘距离
冷却能力
温升限制
外壳通风设计
通过针对性的设计优化，确保设备能够满足特殊环境下的安全运行要求。

  • 产品特点

高可靠性环氧树脂浇注绝缘结构
SC(B)系列环氧树脂浇注变压器采用先进的真空环氧树脂浇注工艺，为高低压绕组构建高强度整体绝缘系统。
真空浇注技术能够有效减少绝缘结构内部气隙，提高产品的防潮、防尘以及耐污染能力。同时，一体化浇注绕组结构能够增强机械支撑性能，在短路情况下提供更高的抗冲击能力。
在约定测试条件下，产品局部放电值≤5pC，可作为评价绝缘性能和制造一致性的重要指标，确保长期安全稳定运行。

无油设计，降低维护成本
不同于传统油浸式变压器，SC(B)系列干式变压器采用固体绝缘结构，不含绝缘油，无需进行油样检测、过滤处理以及漏油维护。
无油设计不仅降低日常维护要求，同时减少火灾风险，特别适用于医院、数据中心、高层建筑、交通设施等对安全性和维护便利性要求较高的场所。

灵活冷却方式与智能温度监测
SC(B)系列变压器标准配置采用AN自然空气冷却方式，可满足常规运行条件下的散热需求。
针对需要更高散热能力的应用场景，可选配AF强迫风冷系统，并通过温控风机实现自动散热调节。

可选监测配置包括：
数字温度控制器
PT100温度传感器
报警及跳闸功能
自动风机控制系统
这些智能化配置能够实时监测设备运行状态，提高系统安全性和运行可靠性。

高效节能设计
该系列变压器采用优化磁路设计，并选用高品质硅钢片，有效降低空载损耗和负载损耗，提高能源利用效率。
根据不同项目的能效要求，可提供SCB10、SCB11、SCB12、SCB13、SCB14以及SCB18等多个能效等级系列产品。
灵活配置，满足多样化项目需求

SC(B)系列环氧树脂浇注干式变压器可根据实际应用需求进行定制，包括：
铜绕组或铝绕组
F级或H级绝缘
AN自然冷却或AF强迫风冷
IP20或IP23防护等级
温度监测系统
定制化电气参数

  • 应用领域

SC(B)系列环氧树脂浇注干式变压器广泛应用于需要安全运行、低维护以及稳定电气性能的室内配电系统。
凭借优异的绝缘性能、防火性能以及运行可靠性，该系列产品适用于商业建筑、工业设施、基础建设以及新能源等多种应用领域。

商业建筑与公共设施 医院、学校、高层建筑、酒店、数据中心、室内变电站 建筑承包商、电气工程公司、项目开发商
工业设施 制造工厂、工业园区、石油化工设施、工厂配电系统 工业企业、EPC工程承包商、电气系统集成商
基础设施项目 机场、轨道交通系统、交通设施、市政工程项目 基础设施承包商、工程公司
新能源系统 光伏发电项目、风力发电项目、辅助供电系统 新能源开发商、EPC企业
电气设备集成 开关柜组件、箱式变电站、一体化配电系统 开关柜制造商、OEM供应商、系统集成商
  • OEM·ODM

江苏新鑫电气为经销商、开关柜制造商、EPC工程承包商以及设备集成商提供OEM、ODM及项目定制服务。
基于客户确认的技术规范、设计图纸以及项目要求，江苏新鑫电气可提供符合应用需求的环氧树脂浇注干式变压器定制解决方案。

电气设计

容量、电压比、频率、联结组别、阻抗、电压调节范围、损耗等级、温升要求

机械设计

外形尺寸、端子方向、电缆入口、母线连接方式、移动滚轮、吊装结构、防振底座

材料与附件

铜/铝绕组、绝缘等级、传感器、温度控制器、冷却风机、报警及跳闸触点

市场适配

OEM品牌、铭牌、语言、标签、说明书、图纸模板、包装标识

系统集成

中低压开关柜、箱式变电站、母线系统、保护及监测系统

文件支持

技术数据文件、装配图、电气图纸、检验记录
  • 为什么选择我们

环氧树脂浇注干式变压器
干式变压器
油浸式变压器
箱式变电站
相关配电设备
通过完善的产品体系，EPC工程承包商、OEM客户、经销商以及系统集成商能够通过单一供应商满足多种设备采购需求，提高项目管理效率。

制造能力与质量控制
江苏新鑫电气通过严格的制造管理体系和全过程质量控制流程，确保产品稳定性和一致性。

生产及检验流程包括：
技术评审
原材料入厂检验
绕组制造
真空浇注及固化过程控制
产品装配检验
电气性能例行测试
最终文件审核
对于导体、硅钢片、环氧树脂绝缘材料以及关键外购组件，公司均按照技术标准进行严格检验。

质量控制重点包括：
绕组尺寸及连接质量
浇注工艺参数控制
固化过程记录
装配精度检测
电气性能验证
成品最终检验
工程支持与国际项目服务
江苏新鑫电气为国际项目提供专业技术支持，并可根据IEC、GB标准或客户专项技术要求准备相关技术文件。

可提供的项目文件包括：
技术数据表
产品装配图
电气接线图
铭牌资料
测试报告
包装文件
公司可根据不同项目需求，协调电压系统、安装环境、技术文件、包装方式以及交付要求，确保项目顺利实施。
